[ABAP] #23 Report Program - ALV (2)



















주요 EXPORTING 옵션

   CALL METHOD go_alv->set_table_for_first_display
     EXPORTING
*       i_buffer_active               =
*       i_bypassing_buffer            =
*       i_consistency_check           =
       i_structure_name              = 'SCUSTOM'
*       is_variant                    =
*       i_save                        =
*       i_default                     = 'X'
*       is_layout                     =
*       is_print                      =
*       it_special_groups             =
*       it_toolbar_excluding          =
*       it_hyperlink                  =
*       it_alv_graphics               =
*       it_except_qinfo               =
*       ir_salv_adapter               =
     CHANGING
       it_outtab                     = gt_data
        ...





is_variant, i_save, i_default 세 가지 옵션은 Variant와 관련되어 있다.



1. is_variant

• ALV 레이아웃 Variant 정보를 담는 구조(disvariant).
• 정렬, 필터, 컬럼 배치 등을 저장·불러오기 위한 기준이 되며, Variant 기능을 사용할 경우 i_save와 함께 사용한다.

---

2. i_save

• ALV에서 레이아웃 Variant 저장 가능 여부를 설정한다.

값	의미
'A'	사용자 + 글로벌
'X'	저장 허용 (Global layout 만)
'U'	사용자(Local layout) 전용
space	저장 불가

---

3. i_default

• 저저장된 Variant 중 기본(Default) Variant가 존재할 경우, ALV 실행 시 자동으로 적용되도록 한다.
• Variant 사용할 때 거의 같이 씀

값	의미
'X'	기본 Variant 자동 적용
space	기본 Variant 자동 적용 안 함

---

예제 코드

DATA: gs_variant TYPE disvariant.

INITIALIZATION.
  gs_variant-report = sy-cprog.
  gs_variant-username = sy-uname.
  gs_variant-handle = 'MAIN'.

• report : Variant가 속한 프로그램 이름
• username : Variant 소유 사용자
• handle : 하나의 화면에 여러개의 ALV가 있는 경우 각 ALV마다 구분자가 필요하므로 구분자 지정해줌

CALL METHOD go_alv->set_table_for_first_display
  EXPORTING
    i_structure_name              = 'BC400_S_FLIGHT'
    is_variant                    = gs_variant
    i_save                        = 'A'
    i_default                     = 'X'
  CHANGING
    it_outtab                     = gt_flight
  EXCEPTIONS
    invalid_parameter_combination = 1
    program_error                 = 2
    too_many_lines                = 3
    OTHERS                        = 4.

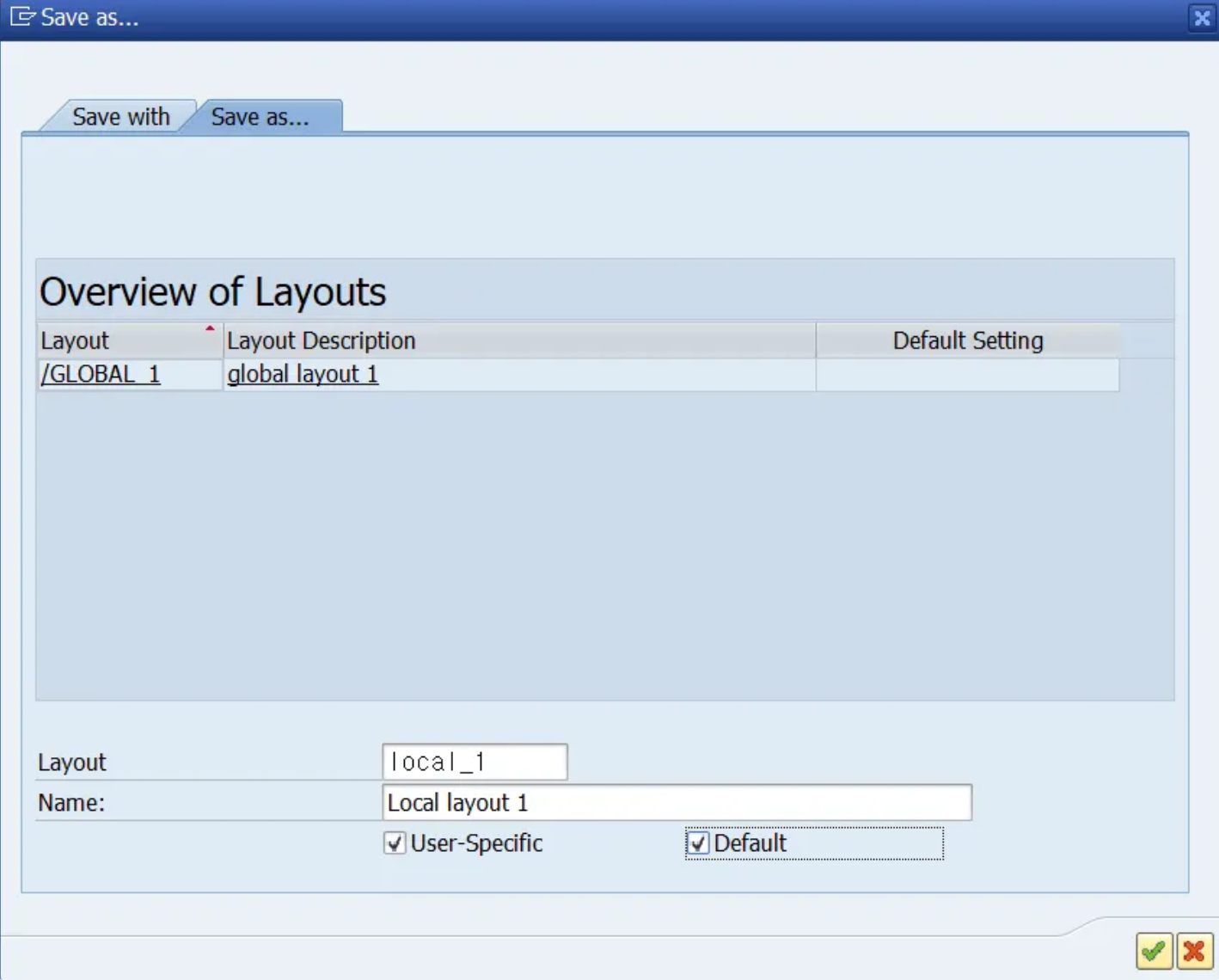

i_save = 'A'로 설정하여 variant를 저장할 수 있으며,

i_default = 'X'로 설정하여 저장된 Variant 중 기본(Default) Variant가 있을 경우 ALV 실행 시 자동으로 적용된다.

---

4. ALV 레이아웃 (is_layout)

• ALV의 전체적인 화면 구성과 표시 방식을 설정하는 기능이다.
• is_layout(lvc_s_layo) 구조를 사용하여 ALV 제목, 행 구분 표시, 선택 모드, 행/셀 색상 정보 필드와의 연결 등을 제어할 수 있다.

lvc_s_layo의 주요 속성

속성	설명
zebra	'X' : 행 줄무늬
cwidth_opt	'X' : 컬럼 폭 자동 조정
grid_title	ALV 제목
no_headers	'X' : 필드명 행 전체 제거
sel_mode	선택 모드
no_toolbar	'X' : 툴바 숨김
totals_bef	'X' : 합계 행을 데이터 상단에 표시
excp_fname	상태/예외 필드 값이 저장된 필드명
excp_led	excp_fname 필드를 LED 형태로 표시
info_fname	행 색상 값이 저장된 필드명
ctab_fname	셀 색상 값이 저장된 필드명

---

예제 코드

DATA: gs_layout  TYPE lvc_s_layo.

FORM set_layout .
  gs_layout-grid_title = 'Flight List'. " ALV 제목 "
  gs_layout-zebra = 'X'.                " Row에 구분색을 넣는 속성 "
  gs_layout-sel_mode = 'C'.             " 셀 선택 모드 "
  gs_layout-excp_fname = 'excp_fld'.    " 상태/예외 값 담고 있는 변수명 알려줌 "
  gs_layout-excp_led = 'X'.             " LED 표시 "

  gs_layout-info_fname = 'COL_FLD'.     " 행 색상을 담고 있는 변수명 알려줌 "
  gs_layout-ctab_fname = 'LT_SCOL'.     " 셀 색상을 담고 있는 변수명 알려줌 "
ENDFORM.

CALL METHOD go_alv->set_table_for_first_display
  EXPORTING
    i_structure_name              = 'SFLIGHT'
    is_layout                     = gs_layout
  CHANGING
    it_outtab                     = gt_flight
  EXCEPTIONS
    invalid_parameter_combination = 1
    program_error                 = 2
    too_many_lines                = 3
    OTHERS                        = 4.



(1) sel_mode 속성 값

값	선택 가능 범위	ALV 왼쪽 체크박스(선택 컬럼) 존재 여부
space	'B'와 동일	미존재
'A'	• 여러 컬럼 선택 가능 • 여러 행 선택 가능	존재
'B'	• 여러 컬럼 선택 가능 • 단일 행 선택	미존재
'C'	• 여러 컬럼 선택 가능 • 여러 행 선택 가능	미존재
'D'	• 여러 컬럼 선택 가능 • 여러 행 선택 가능 • 모든 셀 단위 선택 가능	존재

---

(2) 상태/예외 필드 (excp_fname)

excp_fname는 ALV 행 단위 상태 또는 예외를 표시하기 위한 필드이다.
지정된 필드 값에 따라 빨강/노랑/초록 상태가 표현된다.

• '1' : Negative (빨강)
• '2' : Critical (노랑)
• '3' : Positive (초록)

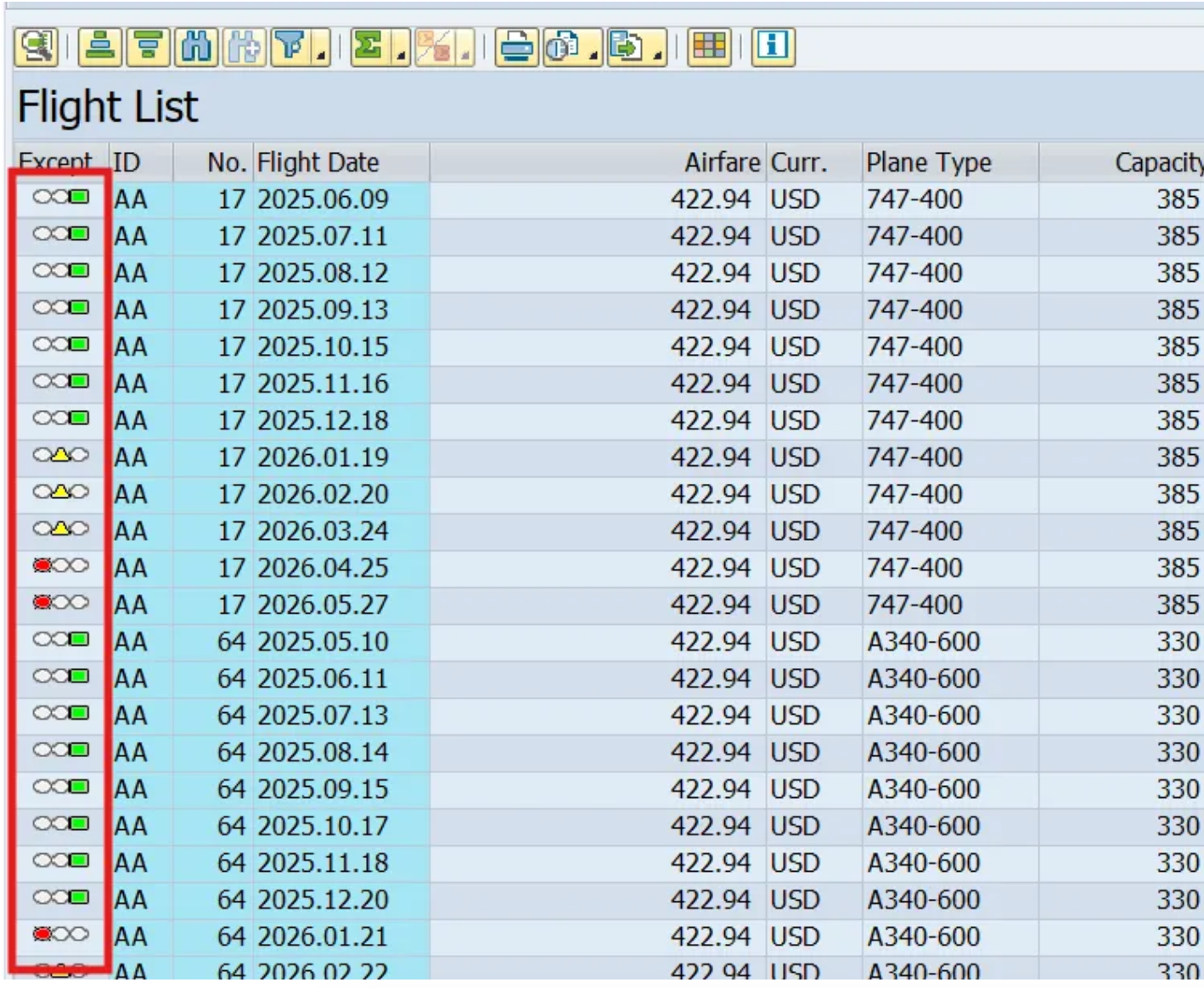

excp_led = 'X'를 설정하면 신호등(LED) 아이콘으로 표시되며, 설정하지 않으면 기본 상태 색상으로 표시된다.

DATA: BEGIN OF gs_flight.
        INCLUDE TYPE sflight.
DATA:   excp_fld TYPE char1,
      END OF gs_flight.

  gs_layout-excp_fname = 'excp_fld'.    " 상태/예외 값 담고 있는 변수명 알려줌 "
  gs_layout-excp_led = 'X'.             " LED 표시 "

FORM get_data .
  SELECT *
    FROM sflight
    INTO CORRESPONDING FIELDS OF TABLE gt_flight
   WHERE carrid = pa_car
     AND connid IN so_con
     AND fldate IN so_fdt.

  IF sy-subrc = 0.
    LOOP AT gt_flight INTO gs_flight.
      IF gs_flight-seatsocc < 50.
        gs_flight-excp_fld = '1'. " 빨간색 "
      ELSEIF gs_flight-seatsocc >= 50 AND gs_flight-seatsocc <= 200.
        gs_flight-excp_fld = '2'. " 노란색 "
      ELSE.
        gs_flight-excp_fld = '3'. " 초록색 "
      ENDIF.
      MODIFY gt_flight FROM gs_flight TRANSPORTING excp_fld.
    ENDLOOP.
  ENDIF.
ENDFOR

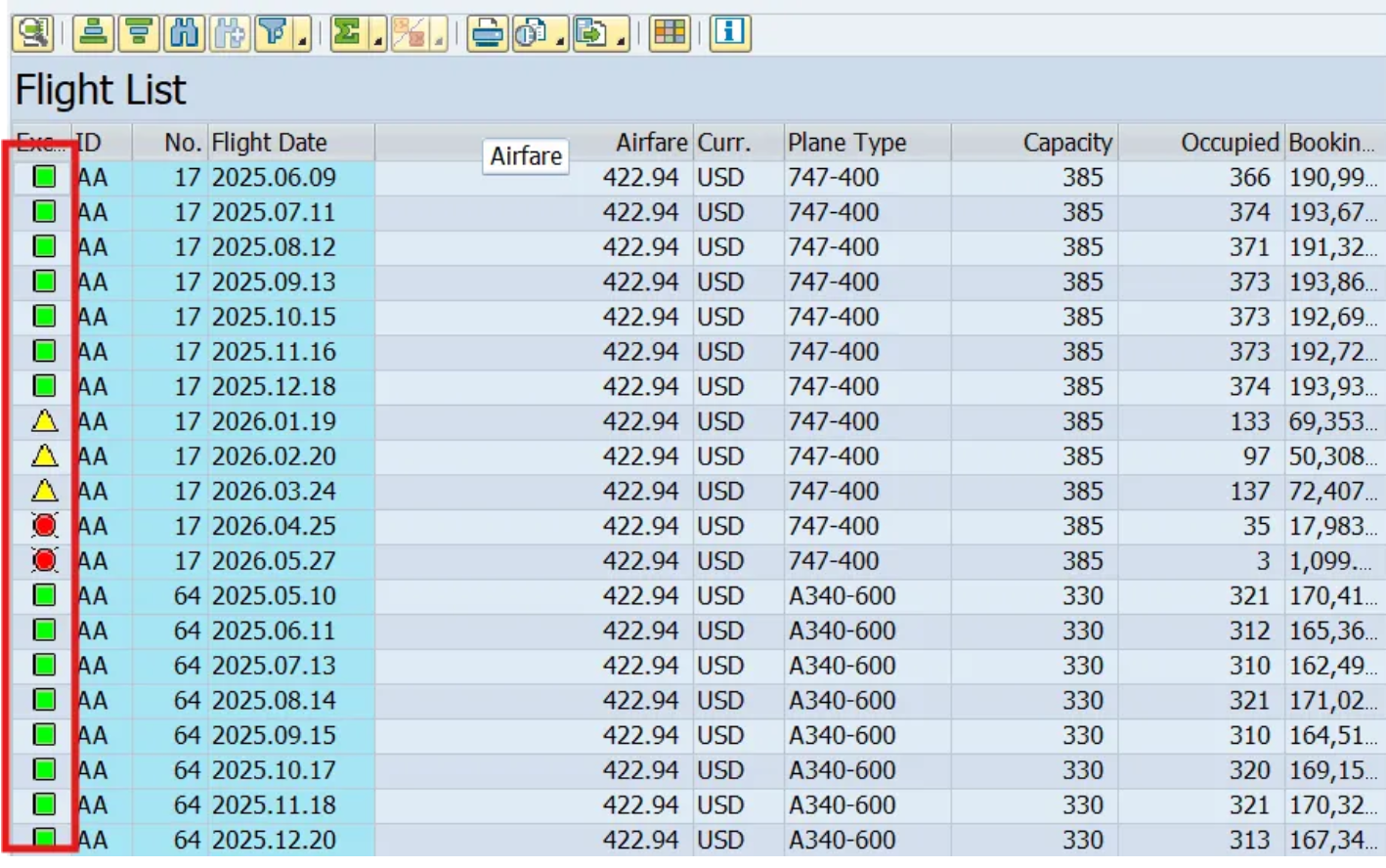

만약 excp_led = 'X'를 하지 않는다면 아래와 같은 결과가 나온다.

---

색상 필드 (info_fname / ctab_fname)

info_fname는 행(Row) 단위 색상 지정에 사용되며,
ctab_fname는 셀(Cell) 단위 색상 지정을 위해 lvc_t_scol, lvc_s_scol 구조를 사용한다.

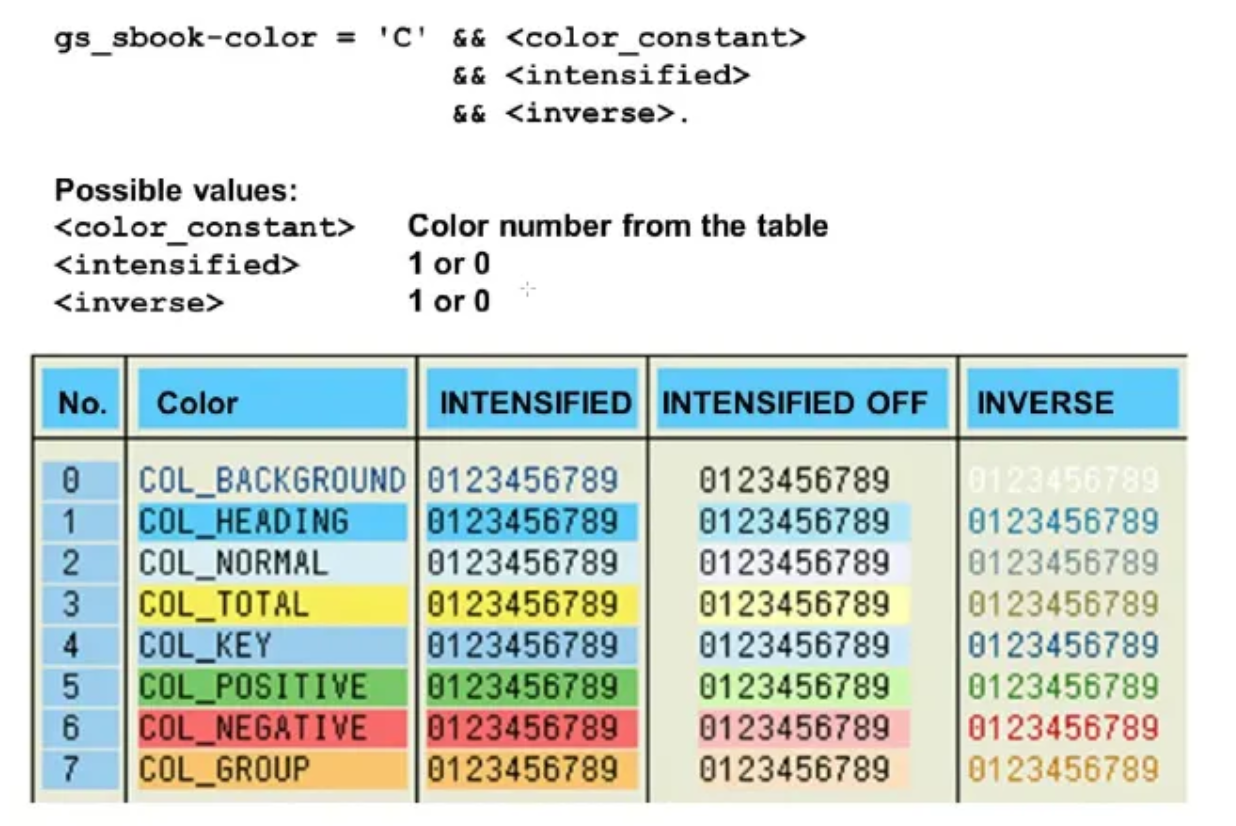

(3) 행 단위 색상 지정 (info_fname)

행 전체에 동일한 색상을 적용하며, 다음 형식의 문자열로 색상을 지정한다.

• 'C' : 고정값
• color_constant : 컬러값
• intensified : 색상 진하게(1), 연하게(0)
• inverse : 글자 색상(1), 배경 색상(0)

(4) 셀 단위 색상 지정 (ctab_fname)

셀 단위 색상은 각 컬럼마다 색상 정보가 다를 수 있으므로, 한 행 안에서 여러 개의 셀 색상을 관리하기 위해 인터널 테이블(lvc_t_scol) 형태로 관리한다.

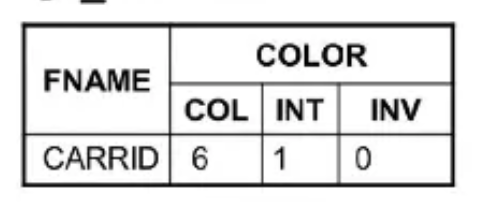

각 셀마다 다음 정보를 가진 구조(lvc_s_scol)를 사용한다.

DATA: BEGIN OF gs_flight.
        INCLUDE TYPE sflight.
DATA:   excp_fld TYPE char1,
        col_fld  TYPE char4,
        lt_scol  TYPE lvc_t_scol,
      END OF gs_flight.

DATA ls_scol TYPE lvc_s_scol.

  gs_layout-info_fname = 'COL_FLD'.
  gs_layout-ctab_fname = 'LT_SCOL'.

FORM get_data .
  SELECT *
    FROM sflight
    INTO CORRESPONDING FIELDS OF TABLE gt_flight
   WHERE carrid = pa_car
     AND connid IN so_con
     AND fldate IN so_fdt.

  IF sy-subrc = 0.
    LOOP AT gt_flight INTO gs_flight.
      IF gs_flight-fldate(4) = sy-datum(4).
        gs_flight-col_fld = 'C' && col_positive && '10'.
      ENDIF.

      DATA seatsremain TYPE i.
      seatsremain = gs_flight-seatsmax - gs_flight-seatsocc.

      IF seatsremain < 10.
        ls_scol-fname = 'SEATSMAX'.
        ls_scol-color-col = '6'.
        ls_scol-color-int = '0'.
        ls_scol-color-inv = '1'.
        APPEND ls_scol TO gs_flight-lt_scol.

        CLEAR ls_scol.
        ls_scol-fname = 'SEATSOCC'.
        ls_scol-color-col = '6'.
        ls_scol-color-int = '0'.
        ls_scol-color-inv = '1'.
        APPEND ls_scol TO gs_flight-lt_scol.
      ENDIF.
      MODIFY gt_flight FROM gs_flight TRANSPORTING col_fld lt_scol.
      CLEAR gs_flight.
    ENDLOOP.
  ENDIF.
ENDFORM.

---

(5) 그리드 선 지우기 (no_hgridln / no_vgridln)

  gs_layout-no_hgridln = 'X'. " 그리드 선 지우기(세로선) "
  gs_layout-no_vgridln = 'X'. " 그리드 선 지우기(가로선) "

---

5. 툴바 설정 (it_toolbar_excluding)

• MC_FC_ : 단일 기능 버튼 (Function code)
• MC_MB_ : 여러 기능 묶음 (Menu Button)
• MC_FC_EXCL_ALL : 모든 툴바 버튼 숨김

DATA: gt_uifunc  TYPE ui_functions.

FORM set_uifunc .
  APPEND cl_gui_alv_grid=>mc_mb_sum TO gt_uifunc. " 합계 버튼 "
  APPEND cl_gui_alv_grid=>mc_fc_filter TO gt_uifunc. " 필터 버튼 "
  APPEND cl_gui_alv_grid=>mc_fc_excl_all TO gt_uifunc. " 버튼 전체 안보이게 "
ENDFORM.

PERFORM set_uifunc.

CALL METHOD go_alv->set_table_for_first_display
  EXPORTING
    i_structure_name              = 'SBOOK'
    is_layout                     = gs_layout
    it_toolbar_excluding          = gt_uifunc
  CHANGING
    it_outtab                     = gt_data
  EXCEPTIONS
    invalid_parameter_combination = 1
    program_error                 = 2
    too_many_lines                = 3
    OTHERS                        = 4.



툴바 버튼 자체를 없앨 수도 있다.

FORM set_layout .
  ...
  gs_layout-no_toolbar = 'X'. " 툴바버튼 전체 없애기 "
ENDFORM.



※ it_toolbar_excluding VS no_toolbar

• it_toolbar_excluding은 특정 버튼만 숨김
• no_toolbar = 'X'는 툴바 전체 제거 → 툴바 영역 자체를 제거
