[ABAP] #26 ALV Container















Container ALV

ALV를 화면 전체(Full Screen)가 아닌 특정 영역에 배치해서 출력하기 위해 사용하는 컨테이너 객체들이다.

주로 다음과 같은 화면에서 사용된다.

• Module Pool (Dialog Program)
• Report + Screen
• Subscreen
• Tabstrip
• Split 화면 구성

※ Full Screen ALV(REUSE_ALV_GRID_DISPLAY)와 달리

CL_GUI_ALV_GRID + Container 조합은 화면 레이아웃을 자유롭게 구성할 수 있다.

---

1. Custom Container

• CL_GUI_CUSTOM_CONTAINER

개념

• Screen Painter에서 생성한 Custom Control 영역을 부모로 사용하는 컨테이너
• ALV를 정해진 좌표·크기 안에 정확히 배치할 수 있음
• 화면 설계 중심의 ALV 출력 방식

특징

• Screen Painter 필수
• 위치 / 크기를 화면에서 직접 설계
• 가장 많이 사용되는 컨테이너
• 아래 화면 요소들과 자연스럽게 결합됨
  • Subscreen
  • Tabstrip
  • Input Field + ALV 혼합 화면
• 화면 리사이즈 시 자동 조정 가능 (Resizing 옵션)



2. Docking Container

• CL_GUI_DOCKING_CONTAINER

개념

• Screen 전체 기준으로 상 / 하 / 좌 / 우 중 한 방향에 도킹
• Custom Control 없이 코드만으로 영역 생성
• 메인 화면 + 보조 화면 구조에 적합

특징

• Screen Painter 불필요 ❌
• 위치를 SIDE 옵션으로 지정
• 크기를 코드로 제어 (EXTENSION 또는 RATIO)
• 화면 크기 변경 시 자동 조정
• 리포트 프로그램에서도 많이 사용됨

DATA: go_docking  TYPE REF TO cl_gui_docking_container,
      go_alv      TYPE REF TO cl_gui_alv_grid.

" Docking Container 생성 "
CREATE OBJECT go_docking
  EXPORTING
    side      = cl_gui_docking_container=>dock_at_bottom
    extension = 300
    repid     = sy-repid
    dynnr     = sy-dynnr.

" Docking Container에 ALV 생성 "
CREATE OBJECT go_alv
  EXPORTING
    i_parent = go_docking.

"Data display "
    CALL METHOD go_alv->set_table_for_first_display
      ...
      CHANGING
        it_outtab                     = gt_data .



cl_gui_docking_container의 출력 위치 속성

cl_gui_docking_container=>dock_at_top    " 화면 상단에 위치 "
cl_gui_docking_container=>dock_at_bottom " 화면 하단에 위치 "
cl_gui_docking_container=>dock_at_left   " 화면 왼쪽에 위치 "
cl_gui_docking_container=>dock_at_right  " 화면 오른쪽에 위치 "

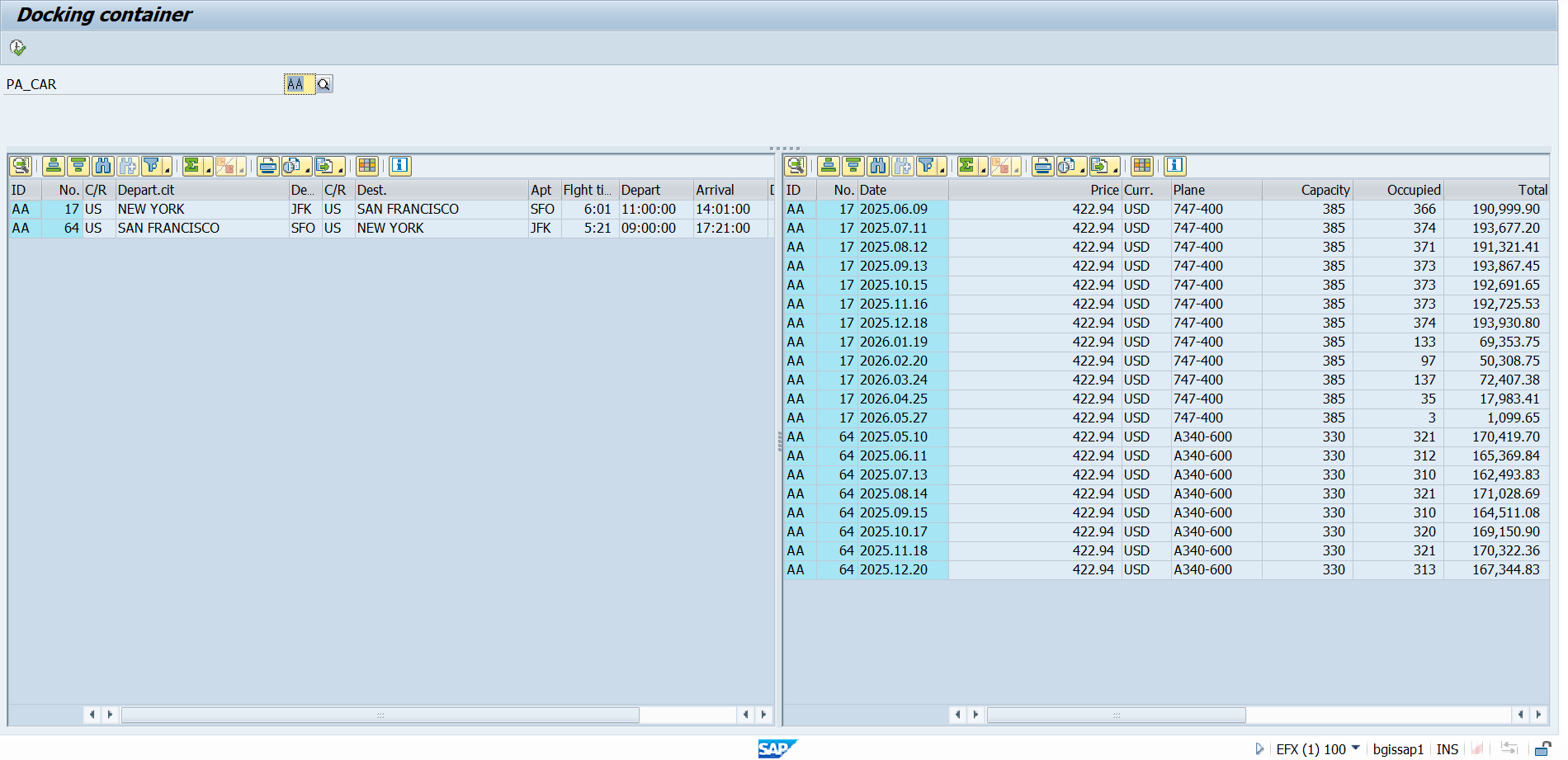

3. Splitter Container

• CL_GUI_SPLITTER_CONTAINER

개념

• 하나의 컨테이너 영역을 행(Row) / 열(Column) 단위로 분할
• 분할된 각 영역에 서로 다른 컨테이너 또는 ALV 배치
• 단독 사용 X → 반드시 부모 컨테이너 필요 (Custom Container, Docking Container 둘 다 가능)

특징

• 다중 ALV 화면 구성 가능
• 사용자가 마우스로 영역 크기 조절 가능
• 각 Cell은 CL_GUI_CONTAINER처럼 사용
• 복잡한 화면 구성에 필수적인 컨테이너

DATA: go_docking  TYPE REF TO cl_gui_docking_container,
      " 기존에 도킹컨테이너 영역을 나눌 splitter 생성 "
      go_splitter TYPE REF TO cl_gui_splitter_container,
      go_cont_l   TYPE REF TO cl_gui_container,
      go_cont_r   TYPE REF TO cl_gui_container,
      go_alv_l    TYPE REF TO cl_gui_alv_grid,
      go_alv_r    TYPE REF TO cl_gui_alv_grid.

" Container 영역 분할 (1행 2열로) "
CREATE OBJECT go_splitter
  EXPORTING
    parent  = go_cont
    rows    = 1
    columns = 2.

" 분할된 영역의 Container를 각각 가져오기 "
CALL METHOD go_splitter->get_container
  EXPORTING
    row       = 1
    column    = 1
  RECEIVING
    container = go_cont_l.

CALL METHOD go_splitter->get_container
  EXPORTING
    row       = 1
    column    = 2
  RECEIVING
    container = go_cont_r.

" 각 영역에 ALV 배치 "
CREATE OBJECT go_alv_l
  EXPORTING
    i_parent = go_cont_l.

CREATE OBJECT go_alv_r
  EXPORTING
    i_parent = go_cont_r.

---

구조 계층

Screen
 └─ Parent Container (Custom / Docking)
      └─ Splitter Container
           ├─ Cell Container 1 → ALV
           └─ Cell Container 2 → ALV



즉, Splitter는 레이아웃 분할 담당

실제 화면 기준점은 Custom / Docking Container 이다.
