[RAP] #6 RAP





















RAP(RESTful Application Programming Model)

ABAP 기반으로 RESTful OData 서비스를 표준 방식으로 개발하는 최신 프로그래밍 모델

• Fiori UI와 자연스럽게 통합
• REST 기반 OData 서비스 자동 생성
• Cloud 환경에 최적화된 구조 제공
• 표준화된 아키텍처 제공

---

REST(Representational State Transfer)

자원 중심 설계 방식이다.

여기서 자원은 Web 상의 데이터나 객체로, 각 자원은 고유한 URI로 식별된다.





HTTP Methods

Restful 웹서비스는 HTTP method를 사용해서 자원에 대한 다양한 작업을 수행한다.

• 주요 HTTP Method : GET, POST, PUT, DELETE …

그리고 RESTful API는 HTTP 프로토콜을 기반으로 자원에 접근하는 방식이다.





RESTful API의 특징

1. 단순성 : HTTP 프로토콜을 기반으로 하므로 구현이 간단하고 직관적
2. 확장성 : 서버와 클라이언트 간의 분리가 명확해 각각 독립적으로 개발 가능
3. 유지보수성 : RESTful API는 URI와 HTTP 메소드만 사용하여, 일관된 방식으로 자원에 접근하므로, 시스템 유지보수에 용이함

---

RAP의 계층 구조



1. SAP Fiori UI / Other Clients

• 최상단에는 사용자가 사용하는 화면(Fiori Elements 등)이나 외부 시스템
• 여기서 사용자가 데이터를 조회하거나 저장하는 작업을 한다.
• Fiori Elements : CDS 메타데이터 기반으로 UI 자동 생성
• Freestyle UI5 : 개발자가 XML, JS 직접 코딩



2. OData

• 화면과 서버 사이를 잇는 통신 규격
• RAP은 기본적으로 OData 서비스를 통해 데이터를 주고받는다.



3. Enterprise Application Infrastructure

• 비즈니스 로직이 실행되는 핵심 구간
• 데이터의 유효성 검사, 저장 로직 등이 여기서 처리된다.
  • Behavior Definition (.behavior)
  • Behavior Implementation (.abap class)
    => 여기서 실제 비즈니스 로직이 동작한다.



4. Core Data Services (CDS)

• 테이블을 기반으로 데이터 모델을 정의한다.

---

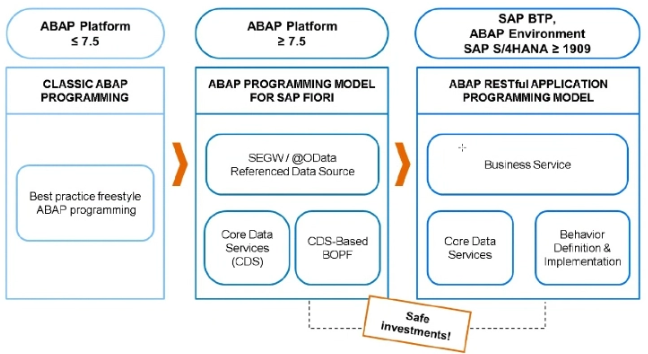

ABAP 프로그래밍의 진화



1. Classic ABAP Programming (과거)

• S/4HANA 이전 방식
• ABAP으로만 프로그램을 개발했었다.
• UI + 비즈니스 로직 + DB 접근이 한 프로그램 안에 섞여 있다.

2. ABAP Programming Model for SAP Fiori (과도기)

• S/4HANA 초기에 사용되던 방식
• CDS View (데이터 모델), SAP Gateway (SEGW), BOPF (Business Object Processing Framework)로 구성
• 구조

CDS
  ↓
BOPF (비즈니스 로직)
  ↓
SEGW (OData 수동 생성)
  ↓
Fiori



3. ABAP RESTful Application Programming Model (현재 & 미래)

• SAP BTP나 최신 S/4HANA(1909 버전 이상)에서 권장하는 표준 모델
• 과거의 BOPF 기능을 Behavior Definition + Implementation 으로 통합
• Cloud 최적화

---

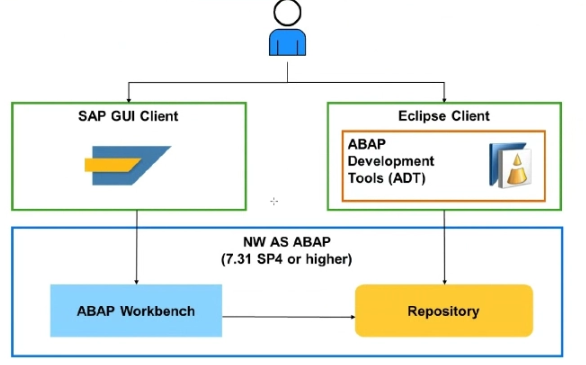

ABAP 개발 환경





SAP GUI든 ADT든, 동일한 ABAP 시스템에 접속하는 경우 모든 개발 객체는 동일한 ABAP Repository에 저장된다.
즉, 개발 도구만 다를 뿐 저장소는 동일하다.

---

RAP 모델의 구성 요소

1. CDS(Core Data Service) View

- RAP 모델의 핵심 요소

• DB 테이블과 매핑
• Association 정의
• Composition 정의
• 데이터 모델링

- 일반적으로 두 단계로 나뉜다.

• Interface View (Root View Entity)
  → 테이블과 직접 매핑, 비즈니스 객체의 기반
• Projection View (Consumption View)
  → 외부 노출용 View
  → UI Annotation 가능
  → 필드 가공 / 일부만 노출

2. Metadata Extension

• UI Annotation 분리용 파일
• Fiori Elements가 읽는 UI 정보 정의
• 데이터 모델과 UI 설정 분리 목적

3. Behavior Definition

- 자원의 “행동” 정의

• CREATE, UPDATE, DELETE
• Action
• Validation
• Determination
• Lock 설정

4. Service Definition

• 어떤 Projection View를 외부에 노출할지 정의

5. Service Binding

• OData V2/V4 선택
• 실제 OData 서비스 생성
• URL 생성
• 서비스 활성화

6. 그 외 비즈니스 로직 구현

---

RAP 개발 (CDS로 데이터모델 만드는 과정)

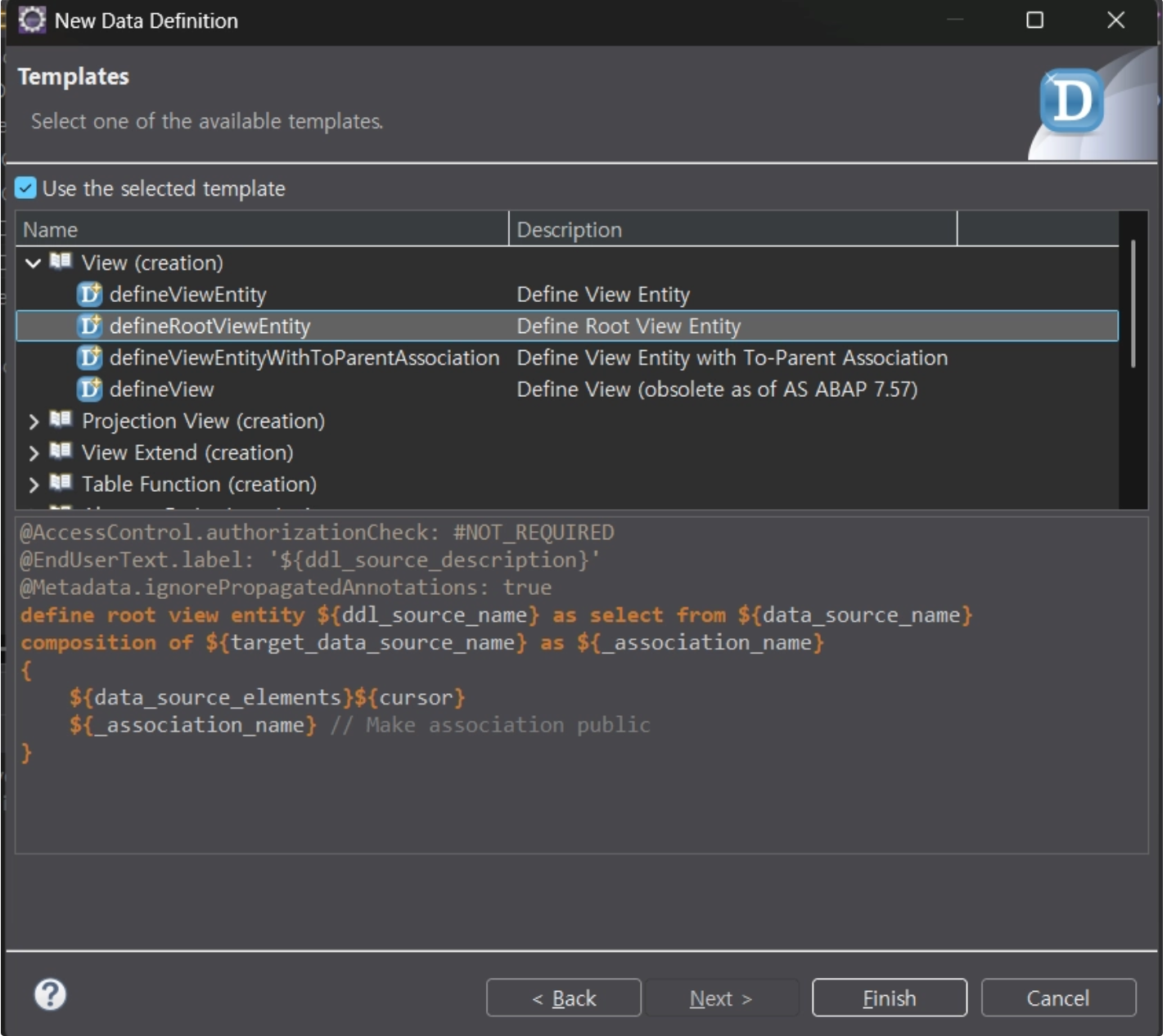

1. Interface View 생성

• 테이블과 직접 매핑
• RAP Business Object의 기반
• define root view entity 사용
• 실제 데이터 구조를 정의하는 핵심 뷰
• 이 단계에서 DB 테이블과 연동되는 데이터 모델 설계

※ 네이밍 룰 : _R_ 또는 _IR_을 사용한다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Interface View(root)'
@Metadata.ignorePropagatedAnnotations: true
define root view entity ZSFLIGHT_IR_B20 as select from sflight
//composition of target_data_source_name as _association_name
{
    key carrid as Carrid,
    key connid as Connid,
    key fldate as Fldate,
    @Semantics.amount.currencyCode: 'Currency'
    price as Price,
    currency as Currency,
    planetype as Planetype,
    seatsmax as Seatsmax,
    seatsocc as Seatsocc,
    @Semantics.amount.currencyCode: 'Currency'
    paymentsum as Paymentsum,
    seatsmax_b as SeatsmaxB,
    seatsocc_b as SeatsoccB,
    seatsmax_f as SeatsmaxF,
    seatsocc_f as SeatsoccF
}

---

2. Projection View (= Consumption View)

• 특정 서비스 요구사항에 맞게 데이터 가공
• 일부 필드만 노출
• UI Annotation 가능
• Search / Filter / Sort 설정 가능
• 외부에 노출될 최종 View
• 즉, 클라이언트(Fiori)에서 사용할 View 정의


※ 네이밍 룰 : _C_ 또는 _CR_을 사용한다.

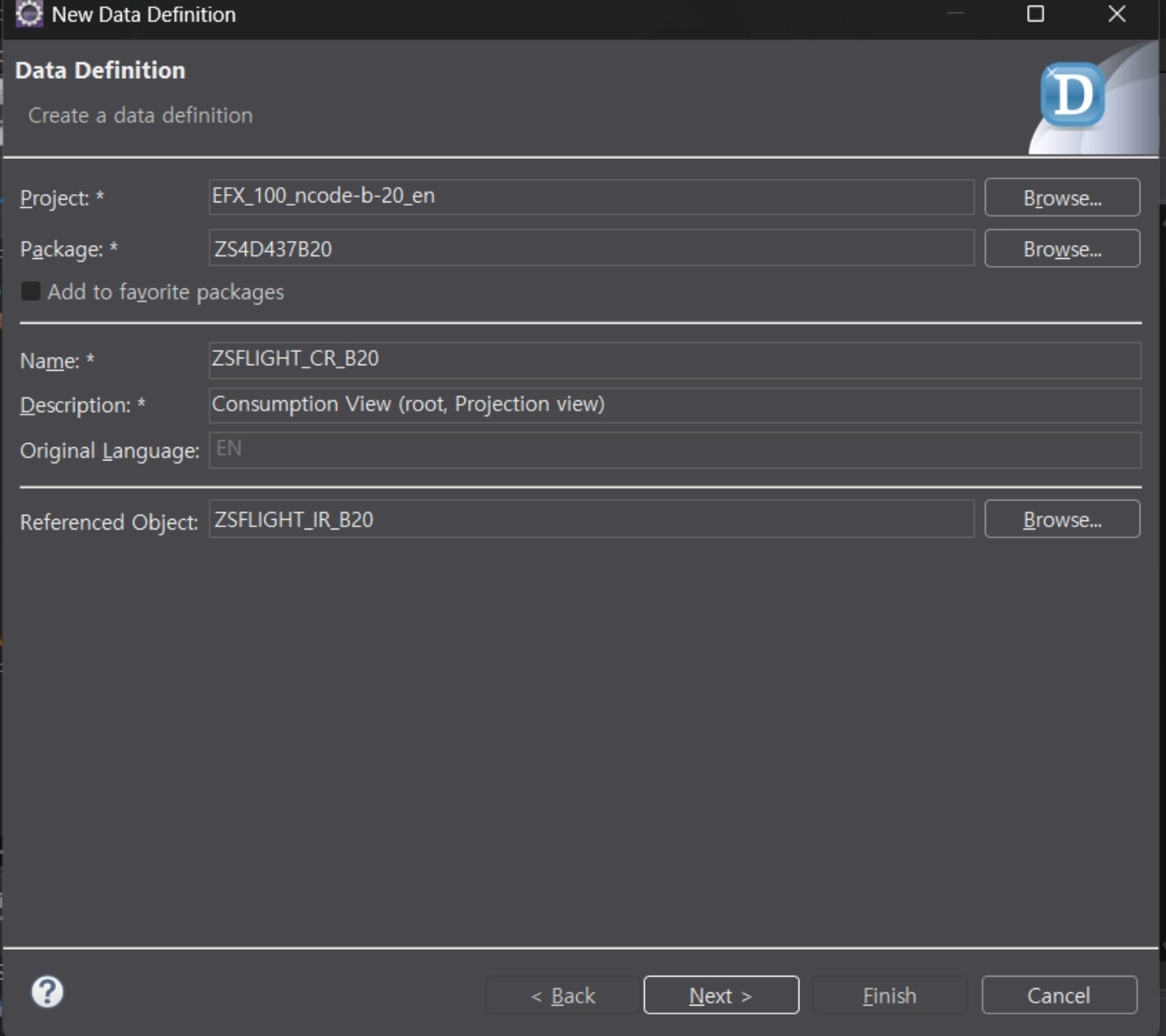

Interface View 파일 선택 후 우클릭하여 파일을 생성해야 한다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Consumption View (root, Projection view)'
@Metadata.ignorePropagatedAnnotations: false
define root view entity ZSFLIGHT_CR_B20
    as projection on zsflight_ir_b20
{
    key Carrid,
    key Connid,
    key Fldate,
    Price,
    Currency,
    Planetype,
    Seatsmax,
    Seatsocc,
    Paymentsum,
    SeatsmaxB,
    SeatsoccB,
    SeatsmaxF,
    SeatsoccF
}

---

3. Metadata Extension

Projection View 파일 선택 후 우클릭 후 파일을 생성해야 한다.

템플릿은 annotateView를 선택한다.

해당 파일에 정의된 필드는 1개 이상의 어노테이션을 작성해줘야 한다.

※ 네이밍 룰 : Projection View와 이름을 동일하게 생성해준다.

@Metadata.layer: #CORE
annotate view ZSFLIGHT_CR_B20
    with
{
    @UI:{
        lineItem: [{ position: 10, label: '항공사' }],
        selectionField: [{ position: 10 }]
    }
    Carrid;
    @UI:{
        lineItem: [{ position: 30, label: '항공편' }],
        selectionField: [{ position: 20 }]
    }
    Connid;
    @UI:{
        lineItem: [{ position: 40, label: '비행일' }],
        selectionField: [{ position: 30 }]
    }
    Fldate;
    @UI.lineItem: [{ position: 20, label: '항공사명' }]
    Carrname;
    @UI.lineItem: [{ position: 50, label: '가격' }]
    Price;
    @UI.lineItem: [{ position: 60, label: '통화키' }]
    Currency;
    @UI.lineItem: [{ position: 70, label: '항공기타입' }]
    Planetype;
    @UI.lineItem: [{ position: 80, label: '최대좌석수' }]
    Seatsmax;
    @UI.lineItem: [{ position: 90, label: '예약좌석수' }]
    Seatsocc;
}



그리고 Metadata Extension을 사용하기 위해서는 Projection View 파일에 아래 Annotation을 작성해줘야 한다.

@Metadata.allowExtensions: true

---

4. Service Definition

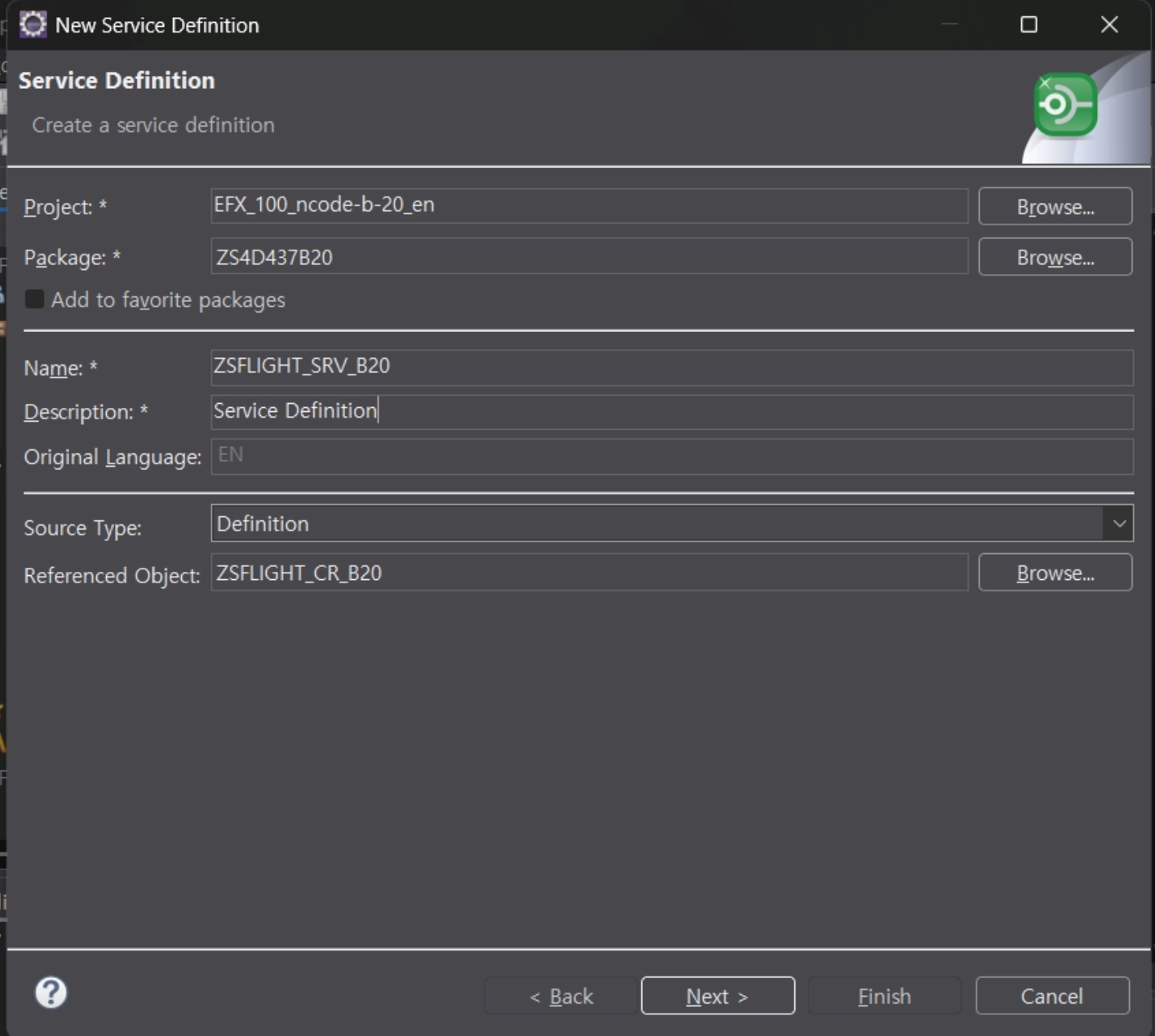

Projection View 파일 선택 후 우클릭 후 파일을 생성해야 한다.

@EndUserText.label: 'Service Definition'
define service ZSFLIGHT_SRV_B20
{
    expose ZSFLIGHT_CR_B20 as Flight; // 외부로 송출할 엔티티 셋
}

---

5. Service Binding

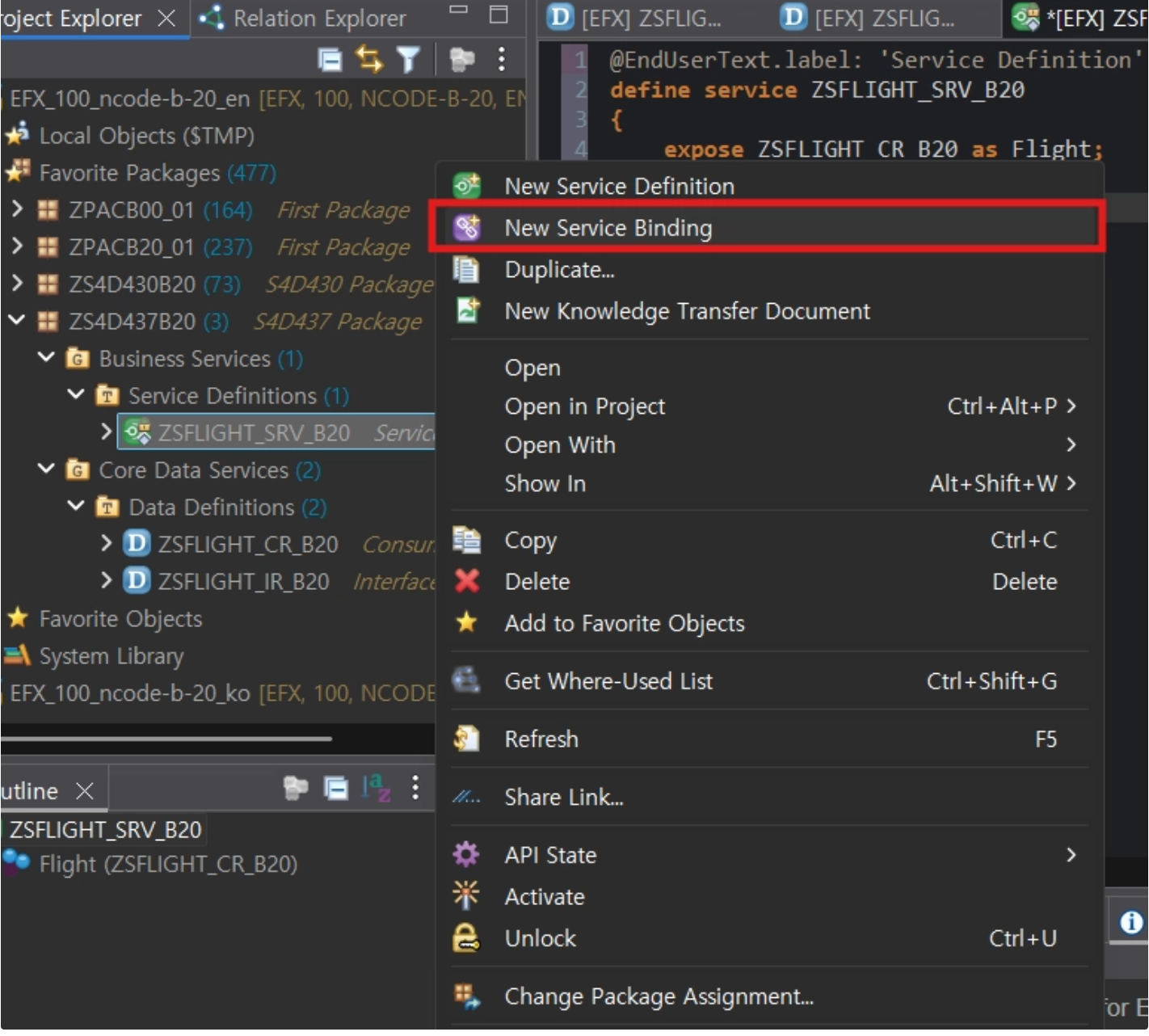

Service Definition 파일 선택 후 우클릭 후 파일을 생성한다.

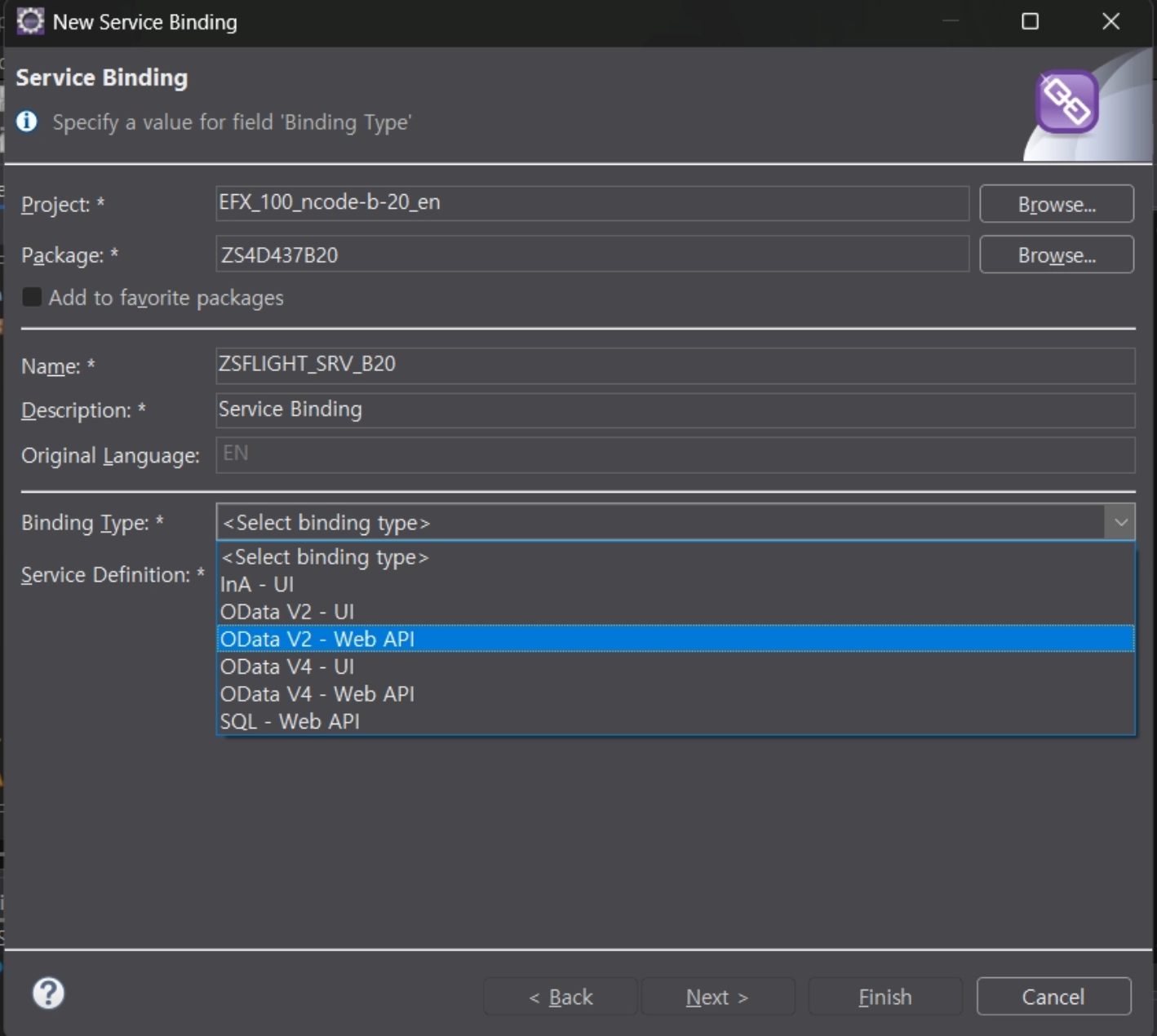

※ Binding Type

UI - 데이터 요청 및 UI 제공

Web API - 데이터 요청만 가능

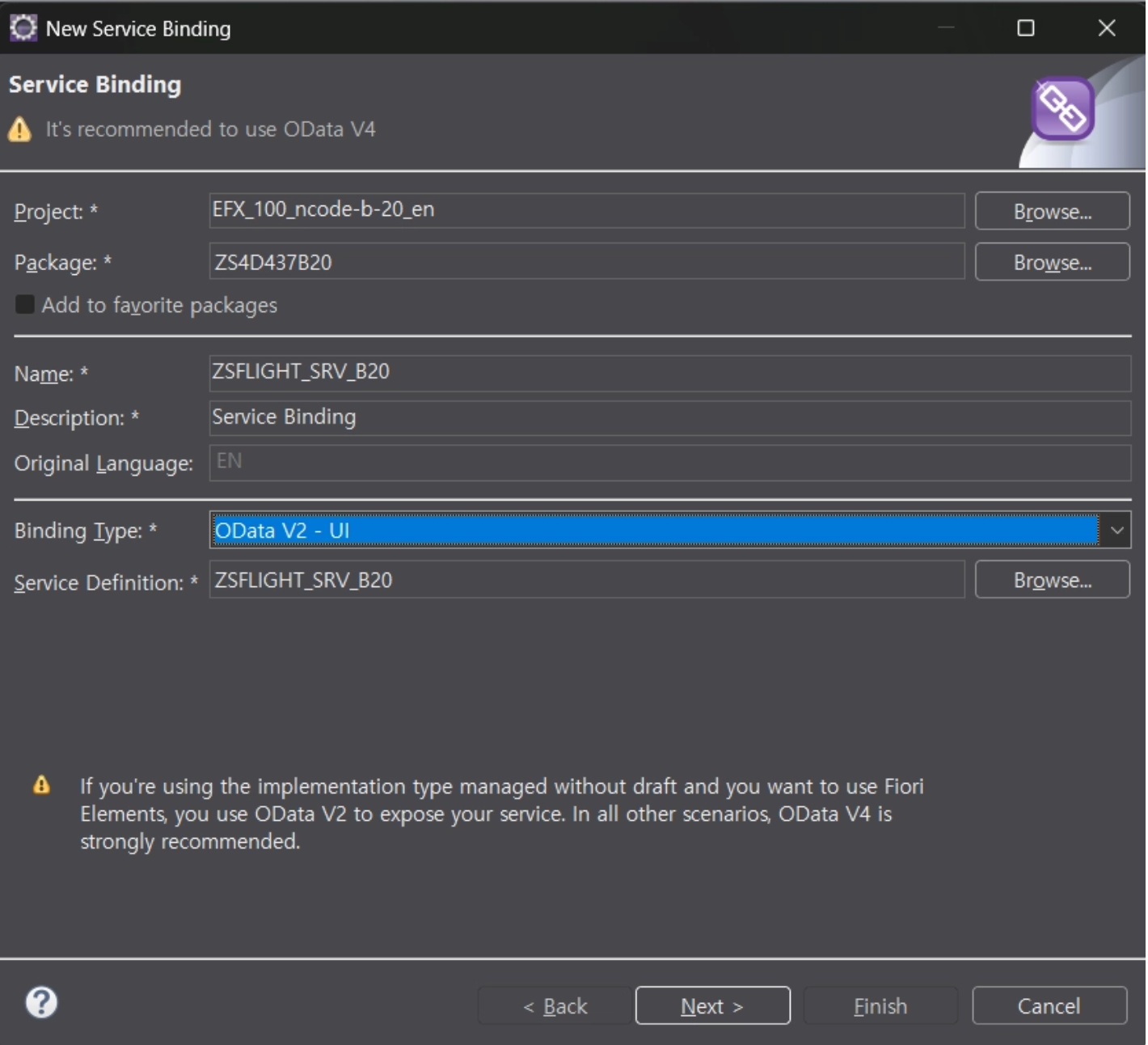

UI Type으로 생성하는 경우

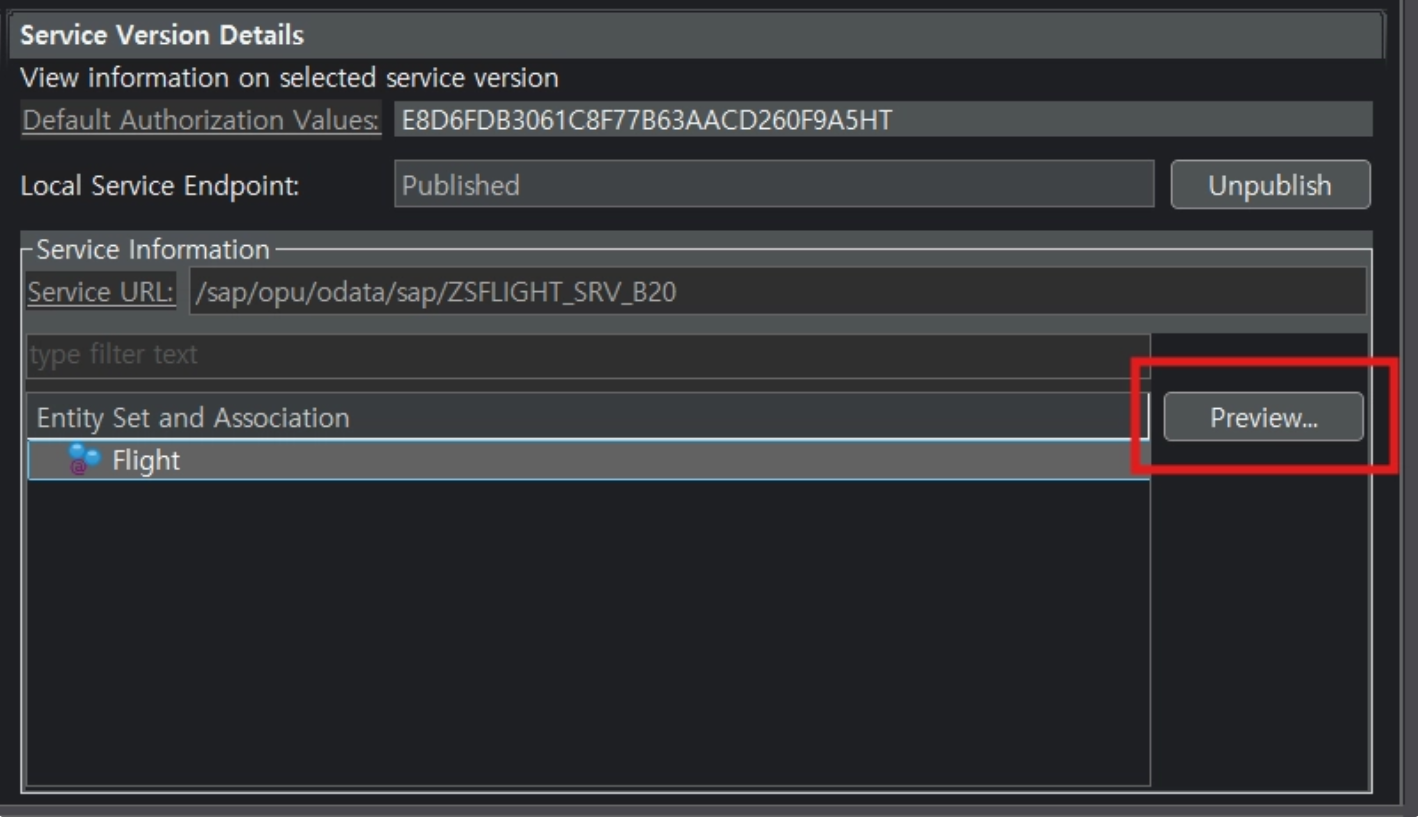

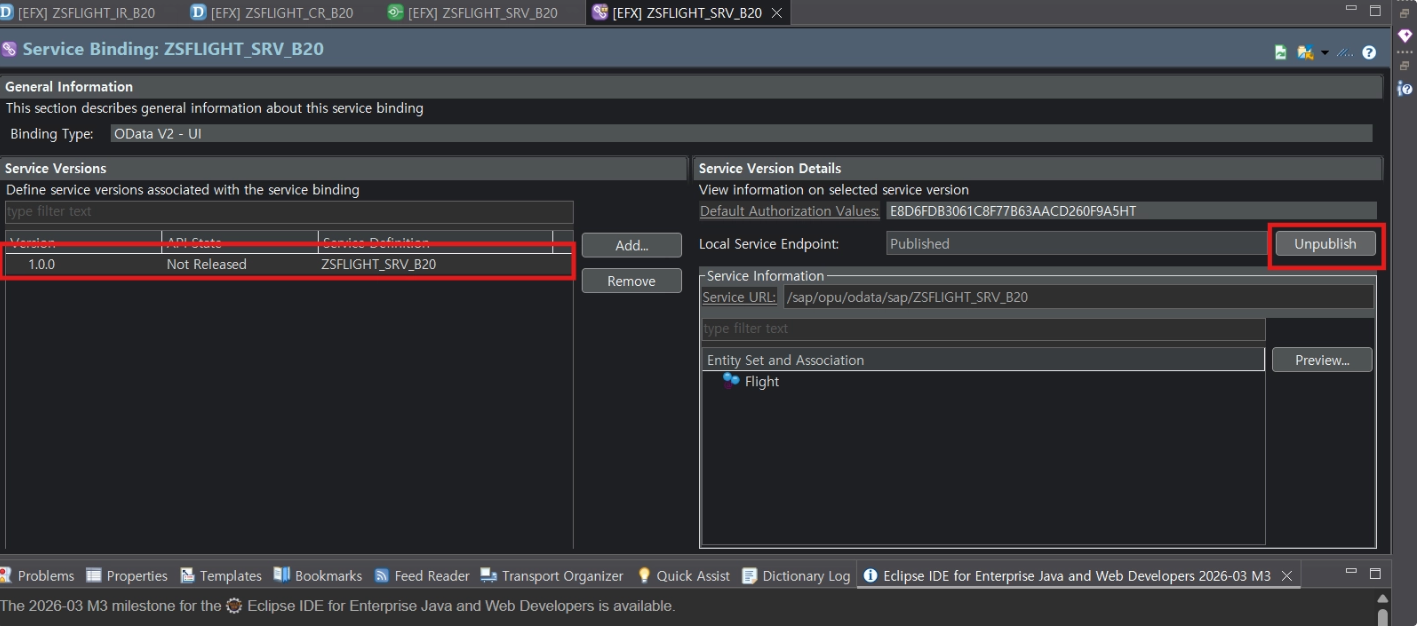

바인딩할 서비스를 선택 후 Publish 버튼을 누르면 서비스 생성이 되고 URL도 생성된다.

그리고 UI도 제공되기 때문에 EntitySet 선택 후 Preview 버튼을 누르면 웹 페이지가 뜨게 된다.



Web API Type으로 생성하는 경우

바인딩할 서비스를 선택 후 Publish 버튼을 누르면 서비스 생성이 되고 URL도 생성된다.

UI는 제공되지 않기 때문에 Preview 버튼이 없다.

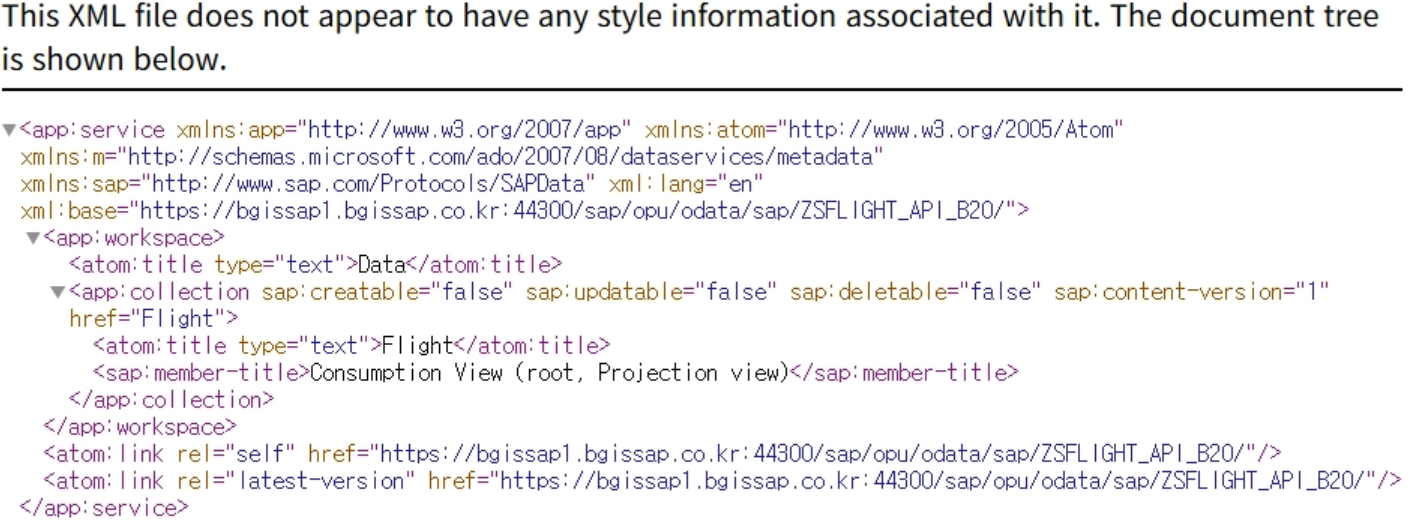

대신 Service URL 하이퍼링크를 누르면 메타데이터 및 요청에 대한 데이터를 확인할 수 있다.

---

6. Fiori App

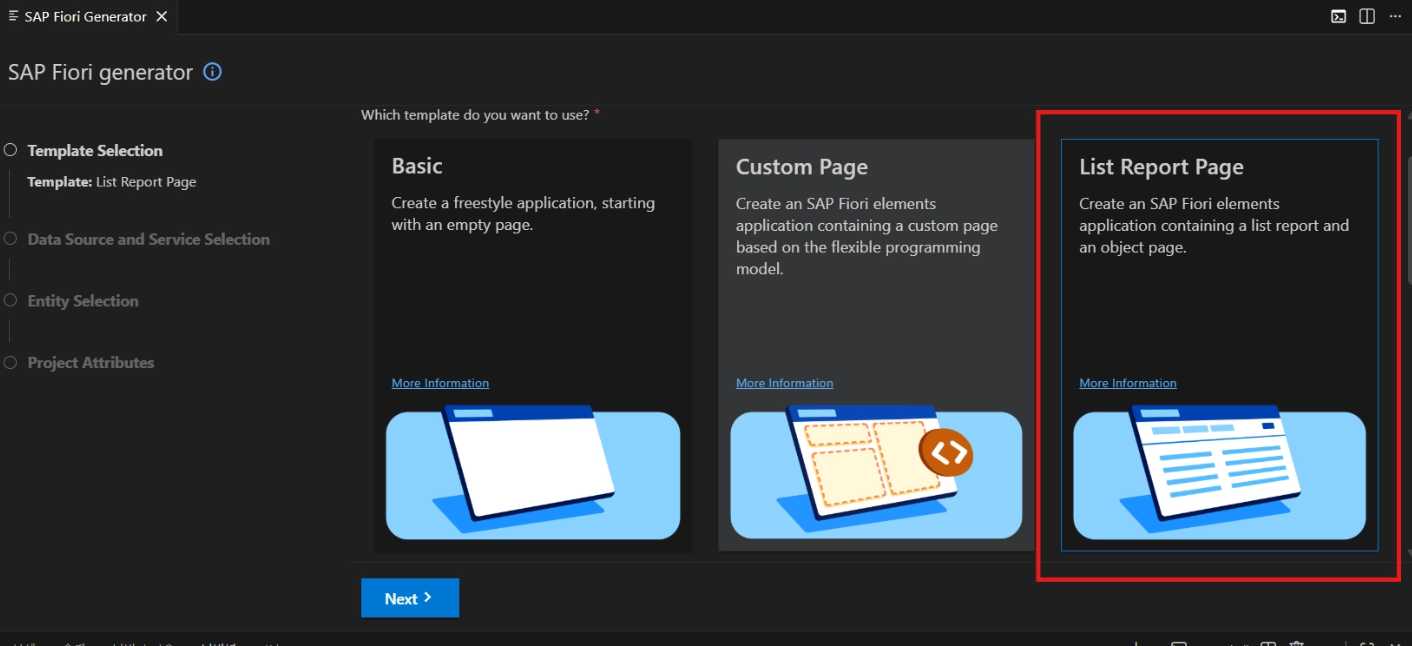

프로젝트 생성 시 List Report Page 템플릿을 선택한다.



앞서 생성한 서비스를 선택한다.

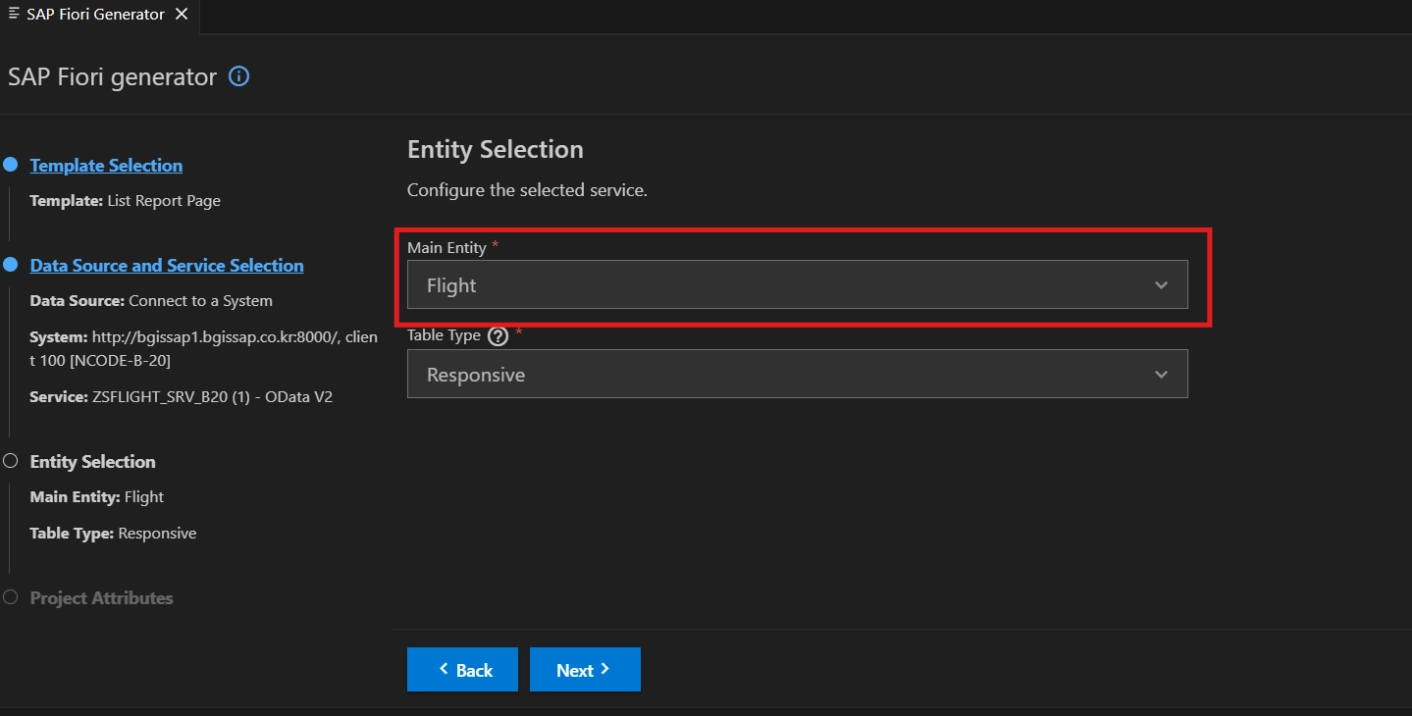

Service Definition 파일에 작성한 EntitySet 이름을 선택한 후 생성한다.



※ 참고

manifest.json 파일에 해당 구문은 상세 페이지이다.



7. Fiori Launchpad Deploy

런치 패드에 배포까지 하면 완료

---

Header-Item 관계

• Interface root view (Header) → _IR_
• Interface view (Item) → _I_
• Projection(Consumption) root view (Header) → _CR_
• Projection(Consumption) view (Item) → _C_

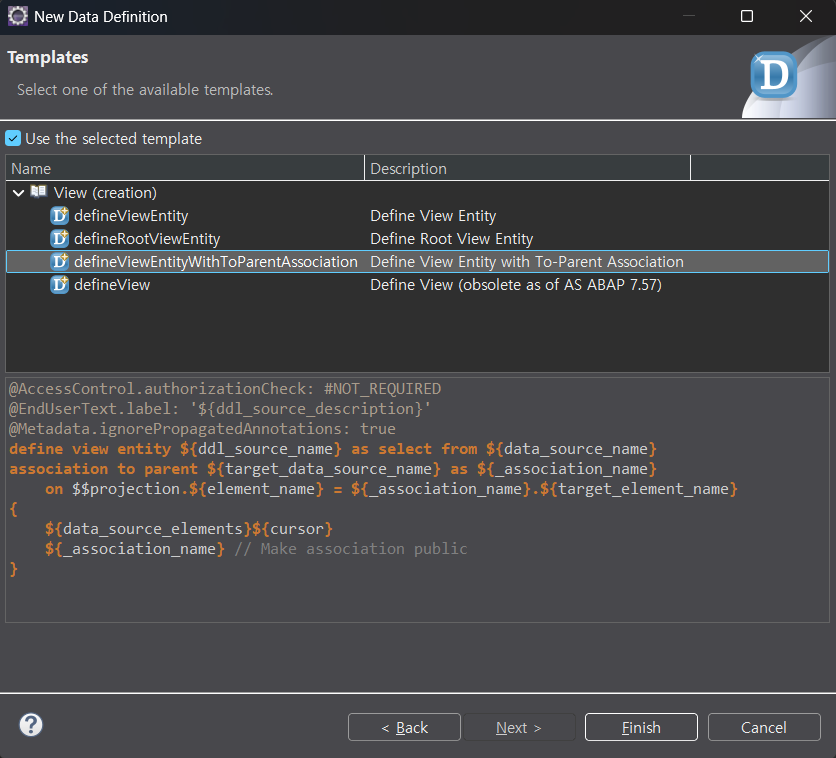

1. Item Interface view 생성

association to parent 구문을 사용하여 어떤 root의 Child인지 선언한다.

즉, 단순 association이 아니라 RAP BO 계층 구조 선언이다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Interface View(Item)'
@Metadata.ignorePropagatedAnnotations: true
define view entity ZSBOOK_I_B20 as select from sbook
association to parent ZSFLIGHT_IR_B20 as _Header
    on $projection.Carrid = _Header.Carrid
    and $projection.Connid = _Header.Connid
    and $projection.Fldate = _Header.Fldate
{
    key carrid as Carrid,
    key connid as Connid,
    key fldate as Fldate,
    key bookid as Bookid,
    customid as Customid,
    custtype as Custtype,
    smoker as Smoker,
    @Semantics.quantity.unitOfMeasure: 'Wunit'
    luggweight as Luggweight,
    wunit as Wunit,
    invoice as Invoice,
    class as Class,
    @Semantics.amount.currencyCode: 'Forcurkey'
    forcuram as Forcuram,
    forcurkey as Forcurkey,
    @Semantics.amount.currencyCode: 'Loccurkey'
    loccuram as Loccuram,
    loccurkey as Loccurkey,
    order_date as OrderDate,
    counter as Counter,
    agencynum as Agencynum,
    cancelled as Cancelled,
    reserved as Reserved,
    passname as Passname,
    passform as Passform,
    passbirth as Passbirth,
    _Header // Make association public
}



2. Interface root view

composition of 구문을 사용하여 자식 뷰와의 관계를 나타낸다.

RAP에서 Header-Item은 반드시 composition을 사용해야 한다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Interface View(root)'
@Metadata.ignorePropagatedAnnotations: true
define root view entity ZSFLIGHT_IR_B20 as select from sflight as sf
    composition[0..*] of ZSBOOK_I_B20 as _Item // association 구문 위에 작성해야 함.
    association to scarr as _Scarr
    on $projection.Carrid = _Scarr.carrid

{
    ...,
    _Item
}

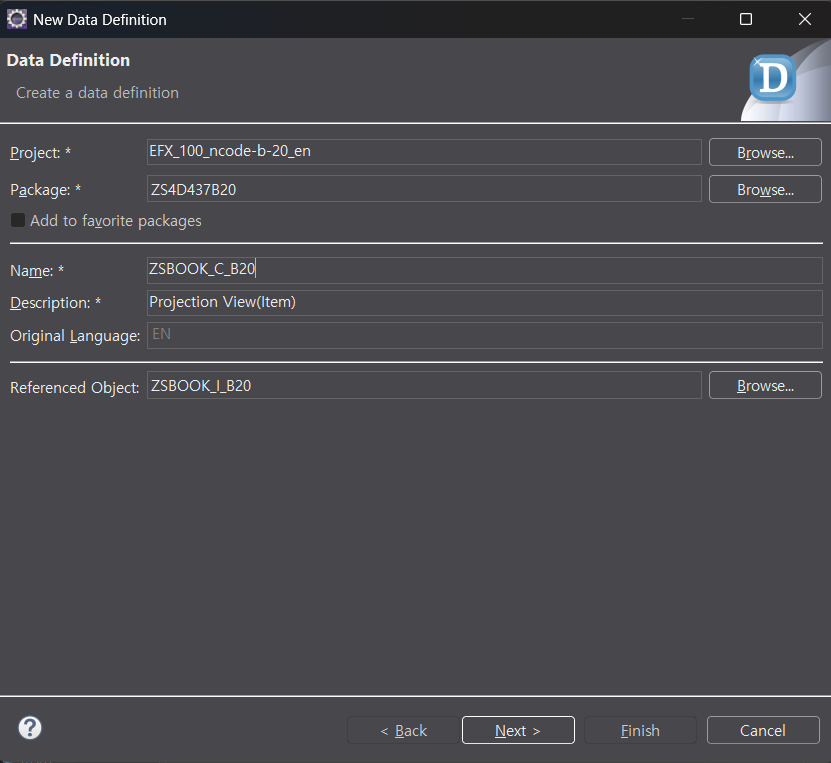

3. Item Projection(Consumption) view 생성

redirected to parent는 Interface Layer의 관계를 Projection Layer 관계로 다시 연결하는 작업을 한다.

Interface ↔ Projection 은 별도 레이어이기 때문에 반드시 redirect 해줘야 한다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Projection View(Item)'
@Metadata.ignorePropagatedAnnotations: true
define view entity ZSBOOK_C_B20
as projection on ZSBOOK_I_B20
{
    key Carrid,
    key Connid,
    key Fldate,
    key Bookid,
    Customid,
    Custtype,
    Smoker,
    @Semantics.quantity.unitOfMeasure: 'Wunit'
    Luggweight,
    Wunit,
    Invoice,
    Class,
    @Semantics.amount.currencyCode: 'Forcurkey'
    Forcuram,
    Forcurkey,
    @Semantics.amount.currencyCode: 'Loccurkey'
    Loccuram,
    Loccurkey,
    OrderDate,
    Counter,
    Agencynum,
    Cancelled,
    Reserved,
    Passname,
    Passform,
    Passbirth,
    /* Associations */
    _Header: redirected to parent ZSFLIGHT_CR_B20
}



4. Projection(Consumption) root view

여기서도 Interface Layer의 _Item → Projection Layer의 _Item으로 redirect 해준다.

@AccessControl.authorizationCheck: #NOT_REQUIRED
@EndUserText.label: 'Consumption View (root, Projection view)'
@Metadata.ignorePropagatedAnnotations: false
@Metadata.allowExtensions: true
@Search.searchable: true
@ObjectModel.semanticKey: [ 'Carrid', 'Connid' ]
define root view entity ZSFLIGHT_CR_B20
    as projection on ZSFLIGHT_IR_B20
{
    ...,
    /* Association Item */
    _Item: redirected to composition child ZSBOOK_C_B20
}



5. Service Definition 에 Entity 추가

@EndUserText.label: 'Service Definition'
define service ZSFLIGHT_SRV_B20 {
  expose ZSFLIGHT_CR_B20 as Flight;
  expose ZSBOOK_C_B20 as Item;
}

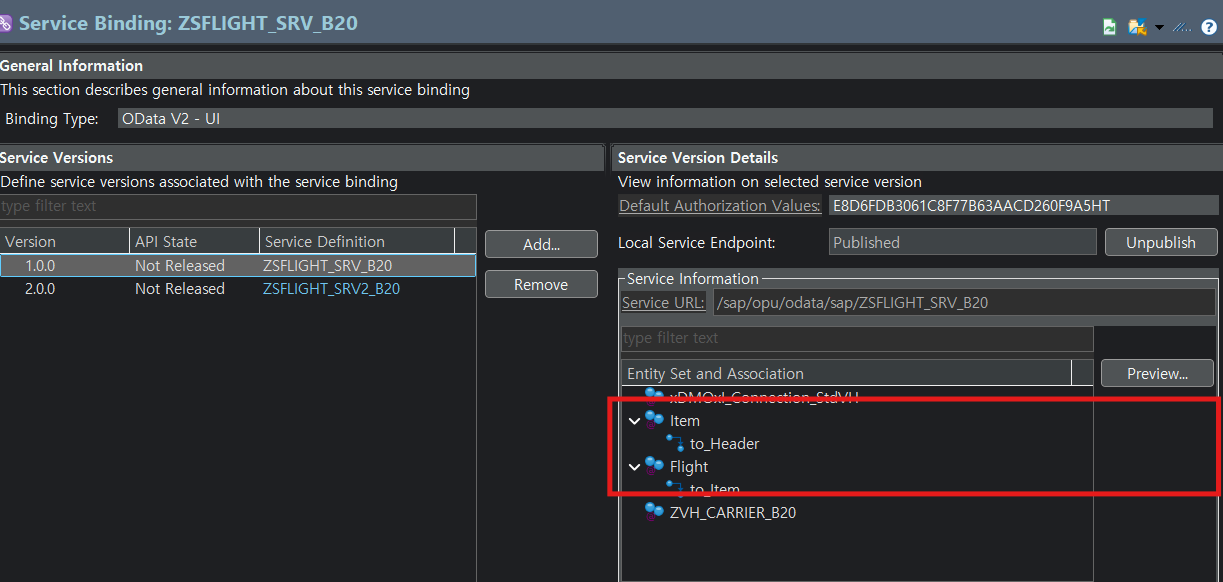

6. Service Binding을 확인했을 때 Item이 잘 뜨면 완료
